イグニッションコイル側写真
準備中
ハーネス側写真
準備中

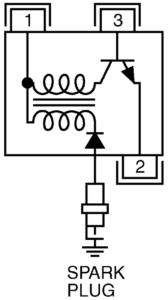

回路図

配線図
コネクタ図

ピンアサイン
| シリンダー | ピン番号 | 役割 | 対向ピン番号 | 色1 | 色2 | 備考 |
| 1 | 1 | +12V電源 | ECU_リレー_6 | 茶 | 赤 | |
| 2 | 接地 | – | 黒 | |||
| 3 | イグニッション信号1 | ECU_1 | 赤 | 白 | ||
| シリンダー | ピン番号 | 役割 | 対向ピン番号 | 色1 | 色2 | 備考 |
| 2 | 1 | +12V電源 | ECU_リレー_6 | 白 | ||
| 2 | 接地 | – | 黒 | |||
| 3 | イグニッション信号2 | ECU_3 | 赤 | 黄 | ||
| シリンダー | ピン番号 | 役割 | 対向ピン番号 | 色1 | 色2 | 備考 |
| 3 | 1 | +12V電源 | ECU_リレー_6 | 白 | ||
| 2 | 接地 | – | 黒 | |||
| 3 | イグニッション信号3 | ECU_5 | 赤 | 緑 | ||
| シリンダー | ピン番号 | 役割 | 対向ピン番号 | 色1 | 色2 | 備考 |
| 4 | 1 | +12V電源 | ECU_リレー_6 | 白 | ||
| 2 | 接地 | – | 黒 | |||
| 3 | イグニッション信号4 | ECU_25 | 赤 | 青 | ||
